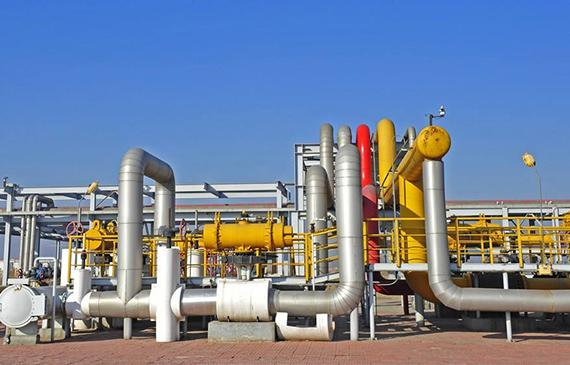

化工廠管道系統是生產的生命線，輸送著各類酸堿原料、廢水及化工成品。這些腐蝕性介質一旦因管道腐蝕、老化或外力破壞發生泄漏，不僅會導致生產中斷、造成重大經濟損失，更可能污染周邊環境（如農田、道路水源），甚至嚴重威脅人員安全。因此，建立一套能夠實時監測、精確定位并即時預警的泄漏檢測系統至關重要。

本方案圍繞定位漏酸感應線XW2000與定位測漏控制器XW-PC-3A/XW-PC-3為核心，構建一套高效、可靠的智能化泄漏監測體系，為化工廠的安全生產保駕護航。

一、 系統組成與工作原理

該系統主要由三部分組成：傳感層、控制層和監控層。

1、傳感層（感知神經）：定位漏酸感應線XW2000

該感應線沿管道底部鋪設，在彎頭、閥門等高風險部位采用環繞方式加強監測。其核心采用導電性聚合物技術和含氟聚合物構造，能靈敏檢測低濃度的強酸、強堿及多種液體，并具有極強的耐化學腐蝕和機械性能。

2、控制層（大腦中樞）：帶顯示定位測漏控制器XW-PC-3A 或 定位測漏控制器XW-PC-3

控制器通過引出線與感應線兩端連接，形成一個完整的檢測回路。一旦感應線檢測到泄漏液體，其導電特性發生變化，控制器立即感知。

控制器內置先進算法，能根據信號變化精確計算出泄漏位置，定位精度高達0.1米，并立即啟動現場聲光報警器。

3、監控層（遠程指揮）：

控制器通過RS485接口（通訊距離達1200米）將泄漏位置、狀態等信息上傳至中央監控電腦。

監控軟件實時顯示整個管道的狀態，一旦發生泄漏，軟件界面會精準彈出報警位置。系統可集成短信、電話自動撥叫等功能，第一時間通知安全負責人，實現無人值守也能快速響應。

二、 核心產品優勢特點

本方案所選用的核心產品，專為工業嚴苛環境設計，具備卓越的性能和可靠性。

定位漏酸感應線XW2000：

    廣譜檢測：可檢測弱酸、弱堿乃至低濃度的強酸、強堿，以及各種液體。

    堅固耐用：優異的耐化學性能和機械韌性，使用壽命長。

    快速干燥：光滑的表面設計使線纜在清理后能快速干燥，便于恢復監測。

    安裝便捷：線纜輕便柔韌，可輕松沿管道鋪設、環繞彎頭和閥門。

定位測漏控制器（XW-PC-3A / XW-PC-3）：

    精準定位：0.1米的高精度定位，幫助維護人員直達漏點，大幅減少排查時間和損失。

    工業級設計：采用進口芯片，具備防靜電、防雷、防浪涌保護；輸入端采用隔離變壓器，抗干擾能力強，保證在復雜電氣環境中穩定運行。

    強大通訊：主要采用RS485通訊方式，直接連接環境監控主機，然后通過RS485信號上傳至云平臺或者通過公司內網上傳至本地監控平臺，實現24小時不間斷在線監控。。

    人性化設計：

           XW-PC-3A型號帶LED顯示屏，實時顯示運行、故障、泄漏及通訊狀態，現場工況一目了然。

           XW-PC-3型號提供常開/常閉繼電器輸出，可直接聯動應急設備（如關閉閥門、啟動泵）。

           簡易安裝：采用標準DIN導軌安裝方式，即插即用，工程實施簡單。

三、 為客戶帶來的核心價值

安全提升：將被動發現變?yōu)橹鲃?dòng)預警，極大降低安全環保事故風險，保障人員與設施安全。

降本增效：

    減少停產：快速定位和處理，最大限度縮短生產線停機時間。

    減少損失：極大減少了物料的泄漏量和后續昂貴的環境清理成本。

   節省人力：替代了高頻率的人工巡檢，降低了人力成本并避免了漏檢風險。

智能管理：通過監控軟件實現集中管理和歷史數據追溯，為預防性維護和設備管理提供數據支持，提升工廠智能化管理水平。

四、結論

對于現代化工企業而言，對管道泄漏的有效防控是安全管理的重中之重。本套以XW2000感應線和XW-PC-3A/3控制器為核心的泄漏檢測方案，以其高精度定位、高可靠性、快速響應和智能化管理的特點，為企業構建了一道堅實可靠的安全防線，是保障連續安全生產、踐行社會責任、實現降本增效的理想選擇。
